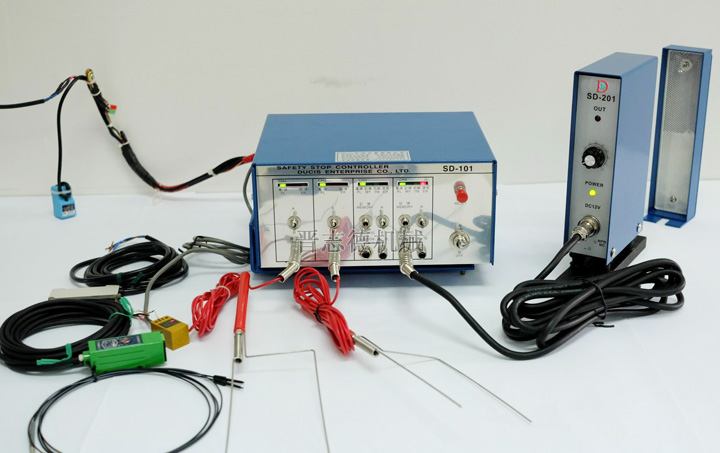

模具光電安全檢出裝置
產品特點
模具誤送檢知器使用視頻：
1、主要檢測送料是否準確到位，自動控制沖床制程。
2、針對吹出產品檢測，是否有疊料等現象。
3、有效防止送料不到位現象，減少產品的不良率。
4、自動化的先驅，適應多樣化沖壓加工，多功能監視系統。

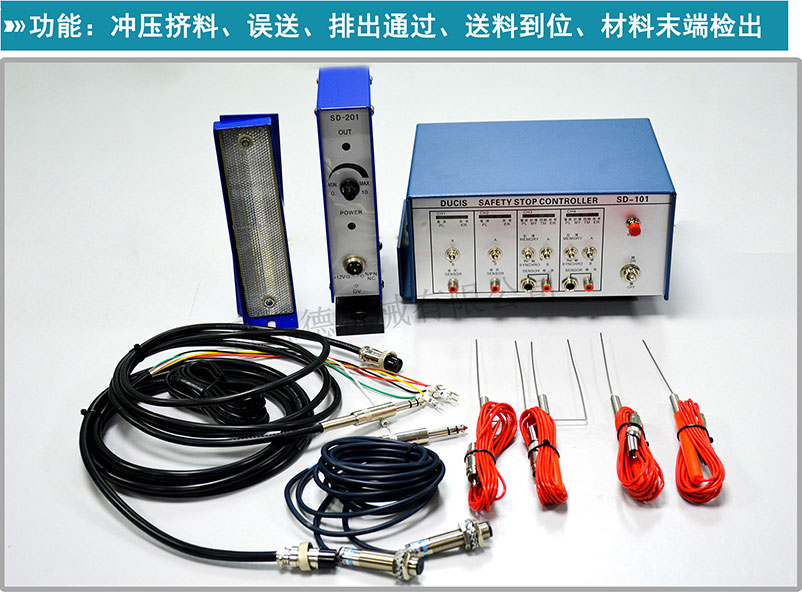

5、材料誤送、制品通過、位置確定、波動擠料、材料末端之檢測功能，以保護機器與模具并防不良品的產生。
6、檢出裝置應用例：
CH1-2 材料之波動，擠料檢出（A檢出）材料末端檢出（B檢出）。
CH3 材料送料不足，間距檢出（同期檢出）采用一般近接開關，光電開關。
CH4 制品排料確認檢出使用紅外線偵測器。
模具誤送檢知器接線圖
模具光電安全檢出裝置技術參數
| SD-101(主機) | SD-201（光電） | ||
| 檢出回路 | 4CH.立檢出 | 檢出幅 | （紅外線偵測） SD-201：大150mm SD-202：大100mm |
| 選擇切換 | A/B: 記憶/同期 | 小檢出 | φ2mm（距離設定0.5m）不透明體 |
| 反應時間 | ON 檢出3μ、OFF檢出300μ以下 | 檢出距離 | 500mm以內 |
| 使用電壓 | AC85V~270V、50/60Hz±10% | 電源電壓 | DC12V~24v(±10%) |
| 消秏電力 | 16W以下 | 消秏電力 | 60mA以下 |
| 輸出信號 | 繼電號 A/B(220V3A) | 大連轉速度 | （綠色）電源、紅色（通過表示） |
| 延遲時間 | 10ms以內 | 感度調整 | 依檢測物大小調整 |
| 周圍溫度 | 0℃~40℃ | 周圍溫度 | 0℃~40℃ |
| 輸入信號 | DC12V、檢測裝置 | 反應速度 | 1m sec以下 |
| 標準配件 | SD-101：偵測棒單叉1支、雙叉1支、六蕊訊號線1條、預備凸輪線2條 SD-102：偵測棒單叉2支、雙叉2支、六蕊訊號 線1條、預備凸輪線2條 |
連接線長 | 2.5M |
| 外形尺寸 | 175W*212L*100H | 外形尺寸 | 40W*210L*180H |
| 重 量 | 2.65kg | 重 量 | 本體1.2kg / 反射板 0.3kg |
