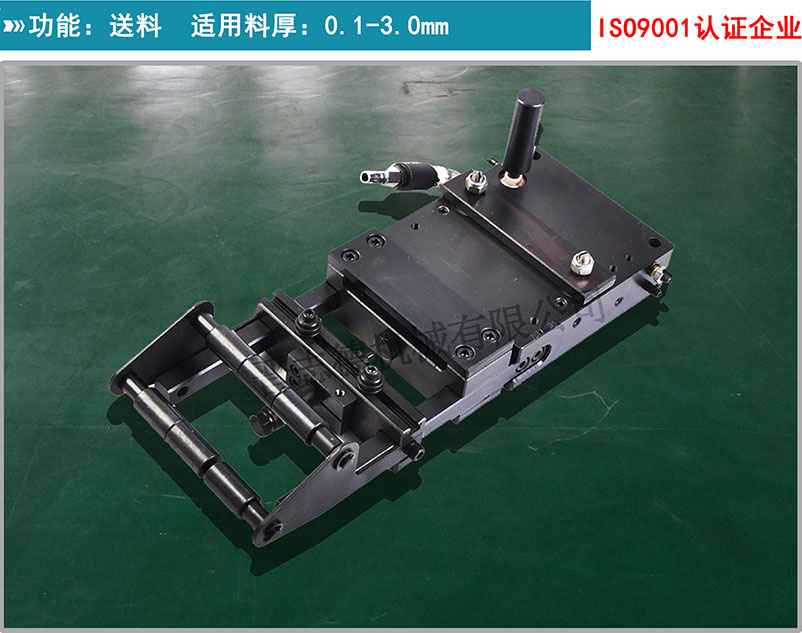

空氣送料機

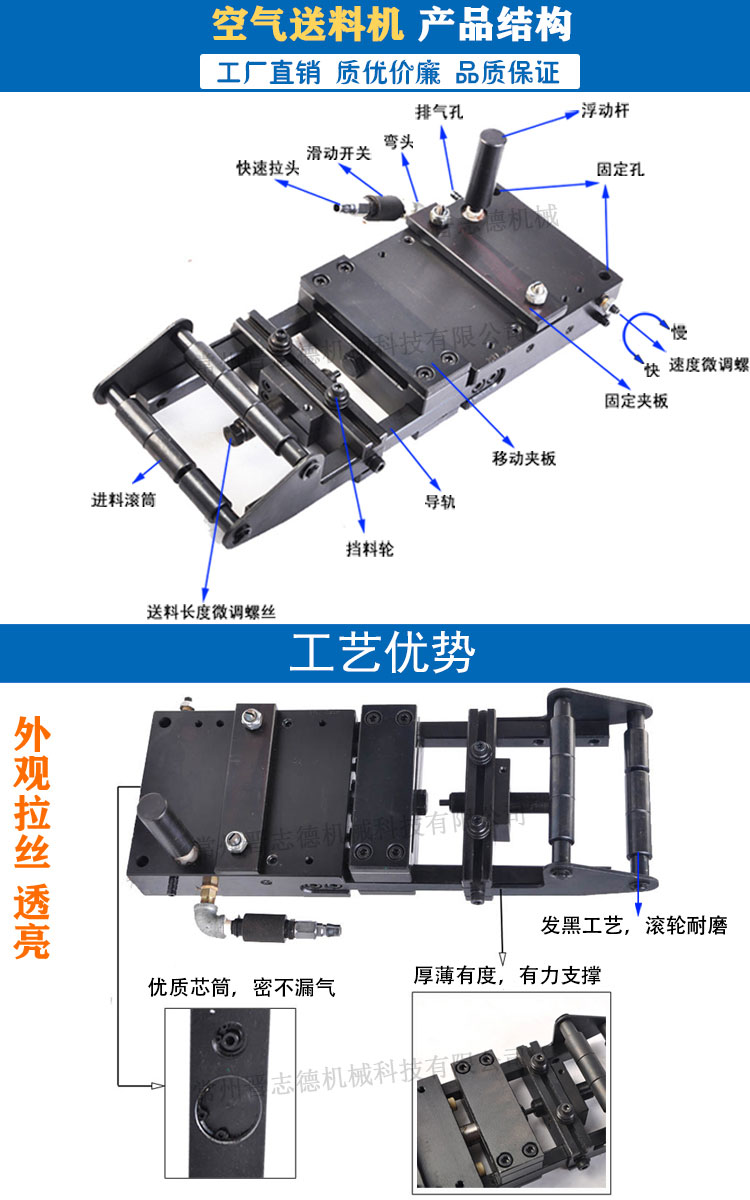

產品特點
空氣送料機使用視頻：
1、標準型
標準型是常用的空氣送料機機型，其安裝簡單，不需要電源，主要用于送料精度不高的沖壓加工送料。送料寬度：0～450mm，送料厚度：0～3.0mm，可送材料種類：金屬、塑膠、紙帶等，可送材料形狀：圓形、三角形、凸出形。
2、標準機加裝E型送料電磁閥
E型送料電磁閥代替原有的浮動桿在沖床上下行程過短或過長距離送料的情形下使用，利用電磁閥使送料機時間調整范圍更大更準確。
3、標準機加裝R型放松電磁閥
R型放松電磁閥用于控制空氣送料機固定夾放在模具導正銷正入材料后放松夾板，以配合模具導正銷來修正送料誤差，在沖壓生產加中對產品要求送料精密較高和模具有導正銷的情況下使用。
4、標準機加R型放松電磁閥和E型送料電磁閥
適用于沖床上下行程過短或過長距離送料，且模具有導正銷需高精度送料情況下，用電磁閥放松固定夾板來配合模具修正誤差。
5、新式強力型
適用于較厚材料之自動化加工。強力型空氣送料機采用新型氣壓式緩沖器，以消除快速送料之震動，其夾板采用多缸下壓滑塊式之夾板，耐磨、簡易操作、穩定性高、送料精度更準確。
相關資訊：空氣送料機大修方法

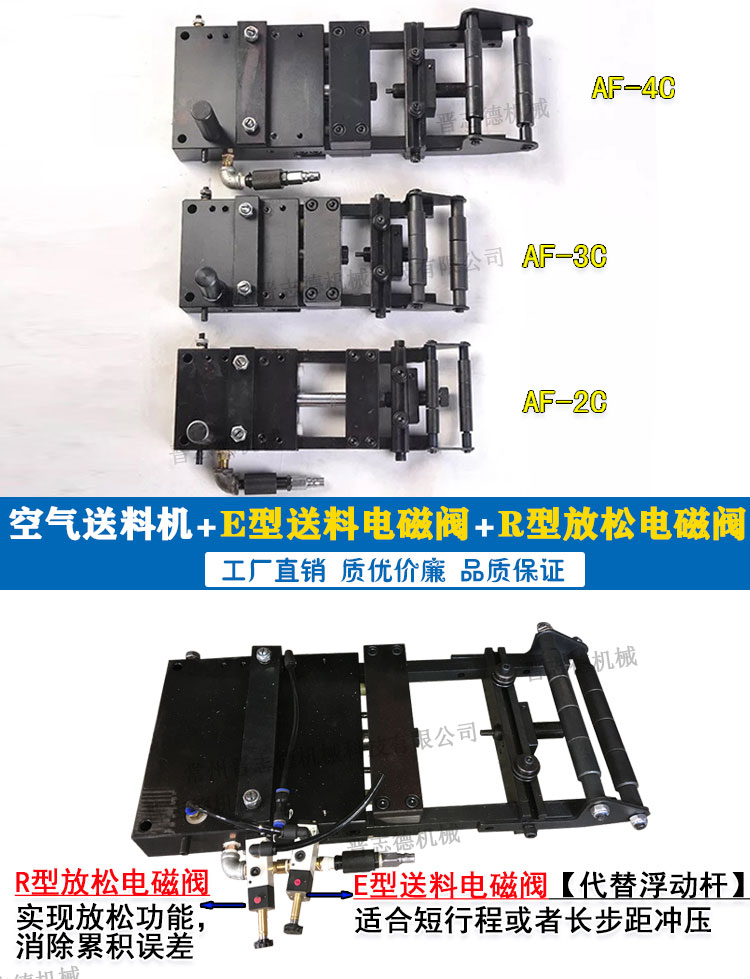

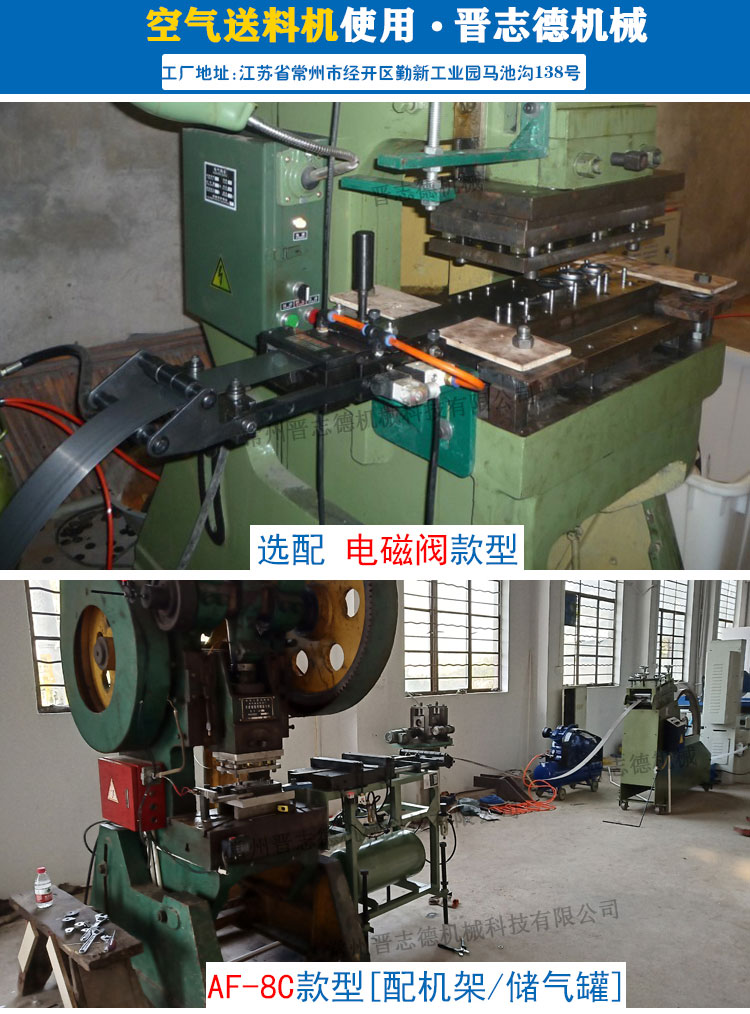

空氣送料機AF-2C（加R型放松電磁閥） 空氣送料機AF-8C（配機架、儲氣罐）
空氣送料機技術參數
| 型 號 | AF-1C | AF-2C | AF-3C | AF-4C | AF-5C | AF-6C | AF-7C | AF-8C | AF-9C | AF-10C | AF-11C |
| 送料寬度[mm] | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| 送料長度[mm] | 50 | 80 | 80 | 130 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| 材料厚度[mm] | 0.5 | 0.8 | 1.2 | 1.5 | 2 | 2 | 2.5 | 2.5 | 3 | 3 | 3 |
| 空氣壓力[kg/cm] | 4.5 | ||||||||||
| 送料速度 S.P.M[c/min] |
200 | 160 | 150 | 93 | 80 | 60 | 48 | 40 | 35 | 30 | 25 |
| 固定夾板 摩 擦 力[kg] |
10 | 27 | 40 | 55 | 78 | 78 | 107 | 107 | 119 | 119 | 119 |
| 移動夾板 摩 擦 力[kg] |
30 | 40 | 65.5 | 72.5 | 144.5 | 144.5 | 200 | 217 | 220 | 245 | 245 |
| 引 張 力[kg] | 14 | 16.5 | 19.5 | 25.5 | 41 | 41 | 67 | 74 | 77 | 85 | 85 |
| 空氣消耗量 [L/mm] |
26.5 | 38.5 | 47 | 58.6 | 109.5 | 109.5 | 152 | 162.5 | 174.2 | 182.5 | 170.5 |
| 重 量 (包括工具)[kg] |
8.8 | 9.6 | 12.8 | 19.6 | 38.4 | 38.4 | 80 | 95 | 156 | 178 | 200 |
