重型材料架選配裝置之擋料臂

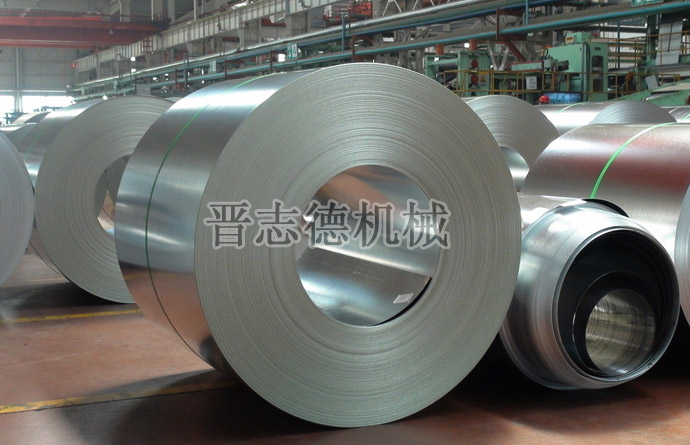

重型材料架使用時必須使用專門的擋料裝置對料卷進行擋料限位，其目的有兩點：一是使料卷開卷時始終與生產線在同一水平線上，避免開卷料帶的偏斜；二是對料卷進行限位，避免料卷在托料瓦板上出現滑移散料、塌陷現象，而重型材料架標配的擋料限位裝置則是擋料A型鐵。
重型材料架標配A型鐵擋料裝置使用時，先將兩個在內限位的擋料A型鐵確定位置后用螺栓鎖緊，然后再將漲縮卷筒縮小后套入料卷，并使材料卷緊靠?jī)?nèi)側擋料A型鐵，隨后再用手搖或油壓擴張的方式將料卷漲緊，后再將外層擋料A型鐵裝到托料瓦板上，并根據材料寬度多次微調確定好距離后，再鎖緊擋料A型鐵螺栓完成擋料過程。

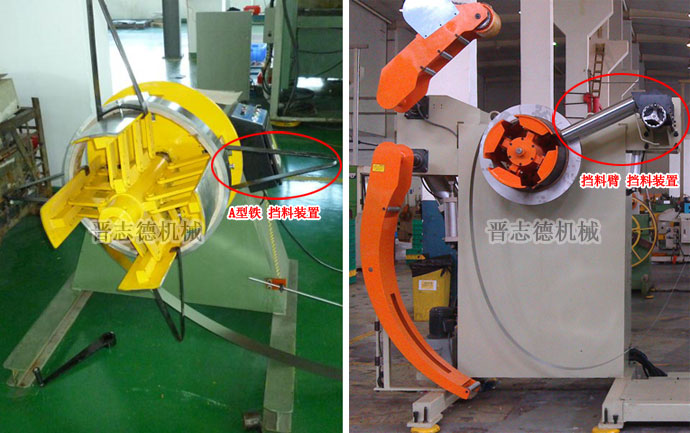

重型材料架標配的擋料裝置構造簡單、造價低廉、擋料效果好，被得到了廣泛的運用，不過也有一個顯的不足之處，那就是只適合寬度不太寬的料卷限位，一旦料卷寬度大，則會出現安裝時間長、調試繁瑣復雜、擋料效果差等問題，此時則需換用擋料臂來進行限位。
擋料臂是晉志德機械生產出來專門替代擋料A型鐵的用于材料架擋料限位的裝置，其由氣缸驅動實現全自動化的擋料，擋料效果好，操作簡易，耗時少，特別適用各種寬版大型料卷的擋料限位。晉志德重型材料架擋料臂由上下兩組擋料組、擋輪裝置、移動裝置、框體、伸縮缸組成，上、下?lián)趿辖M對應板材料卷兩端側上、下緣之各擋輪裝置可受移動裝置作動各自立相對板材料卷端側靠近或遠離，且各擋輪裝置之擋桿可受各自伸縮缸的作動，自升降偏擺，因此當板材料卷上料時，可將所有擋輪裝置之擋桿向上升起，避免板材料卷撞擊擋桿，以減少不必要的損傷，當板材料卷置于重型材料架漲縮卷筒后，再降下各擋輪裝置之擋桿，并透過各自的移動裝置予以調節，使板材料卷能受限于進料位置，當擋輪裝置之擋桿接近板材料卷時，則可利用緩沖單元之彈性體產生緩沖作用，簡單便捷且有效延長使用壽命。
