材料架開卷漲縮原理

 材料架是一種對料卷進行放料、開卷的機械設備，其可將料卷逐步開卷送入后續整平機中進行連續的沖壓加工生產，是沖床送料機生產線中不可缺少的一環。

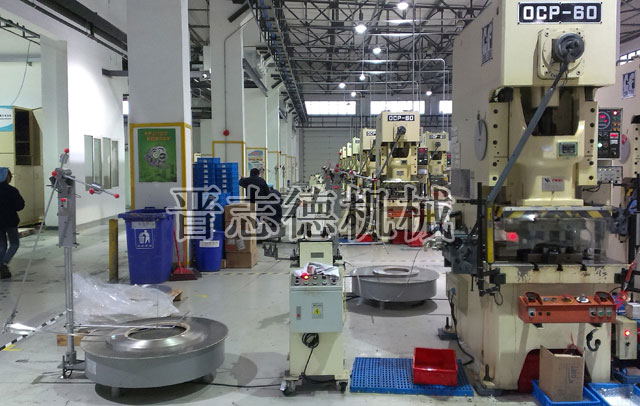

　　目前沖壓行業中使用的放料架，依照放料方式的不同分為臥式材料架與立式材料架兩種，其中臥式材料架只有一種，就是我們常說的平面電子送料機（又稱圓盤送料機），它采用平面載料盤進行放料，不需漲縮，不受材料內徑限制，其主要用于薄板料卷的高速開卷，適用范圍不大，而實際使用多的仍是立式材料架。
　　　　

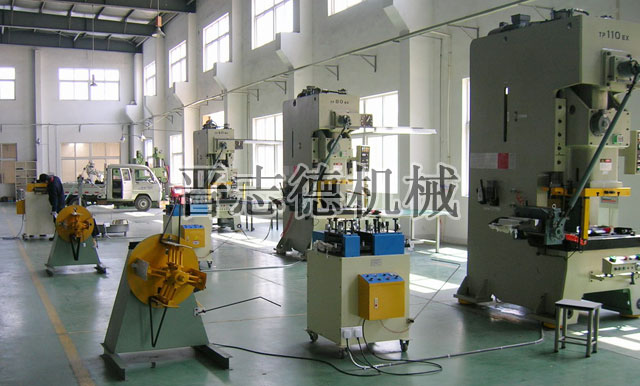

　　立式材料架的種類很多，晉志德立式材料架有輕型材料架、重型材料架、油壓重型材料架、雙頭材料架這四大類，雖其適用范圍有不小的差異，但它們的放料方式都是相同，即將料卷套在晉志德立式材料架的托料瓦板上，利用外徑放料和內徑漲料的漲縮方式進行放料，不過實際原理上還是有很大的差別，具體原理分為四類：
　　1、機械可調式四爪漲緊方式：此種漲緊方式是依靠人工調整螺母絲桿機構來進行漲縮，實際操作使用時用手搖手柄進行擴張與收縮，晉志德輕型材料架屬這種漲縮方式，其主要適用于輕型料卷的放料開卷。
　　　　
　　2、平行四桿機構脹開方式：此種方式是通過人工手動變換手輪的轉動方向，調節絲桿相對螺母往不同方向移動，活動漲緊座槽漲緊座沿漲緊槽前后移動，改變托料瓦板圍成的圓弧內徑，控制對卷料的撐緊度，晉志德重型材料架屬這種漲縮方式，也是適用范圍多的材料架。
　　　　
　　3、斜楔四爪式脹縮方式：此種方式斜形脹塊與內斜楔為燕尾狀斜形槽相連，通過油壓馬達拉動（推動）斜形脹塊在燕尾狀斜形槽前后移動實現漲縮動作，完全無需人工輔助，晉志德油壓重型材料架采用的是此種開卷方式，主要用于大噸位重型料卷的放料、開卷。
　　4、雙錐頭式脹縮方式：做成兩個剛性的錐頭主軸，其主軸裝人左、右兩邊的立柱之中，當驅動左、右立柱時，錐頭漲緊卷料內徑，此種開卷方式是專為晉志德雙頭材料架研發設計的，主要用于不間斷沖壓加工場合，如馬達定轉子的高速沖壓生產線。
