NC送料機選配之固定機架
目前，市場上主流的三種沖床送料機機型（即空氣送料機、滾輪送料機、NC送料機）均采用的是安裝板固定懸掛式安裝方式。
送料機安裝板懸掛式安裝方式是在沖床臺盤側邊中心打兩個埋頭螺絲孔，然后采用M14的固定螺絲將安裝板及送料機鎖固在沖床臺盤側邊的中心位置，完成送料機機臺的懸掛安裝，在實際換用不同模具時，通過旋轉送料機安裝板下端的調整螺絲，上下調節送料機的送料高度，移送至所需位置，從而搭配不同沖壓模具工藝之需求。
這種送料機安裝固定方式，結構簡單，方便實用，因此得到了廣泛的應用。不過作為第三代送料機機型的NC送料機，相比空氣送料機、滾輪送料機而言，適用范圍更廣，可用于材料料寬0-2000mm，料厚0-6.0mm的各種板材，而當其用于大型、厚板板材時，NC送料機機型就比較大，機頭重量很高（機頭內有三菱伺服馬達），同時送料時機身振動很大，此時在用安裝板懸掛式安裝方式則會出現振動很大，性能不穩，影響送料精度的問題，因此晉志德機械專為客戶設計了一種固定式機架結構可供客戶選配。

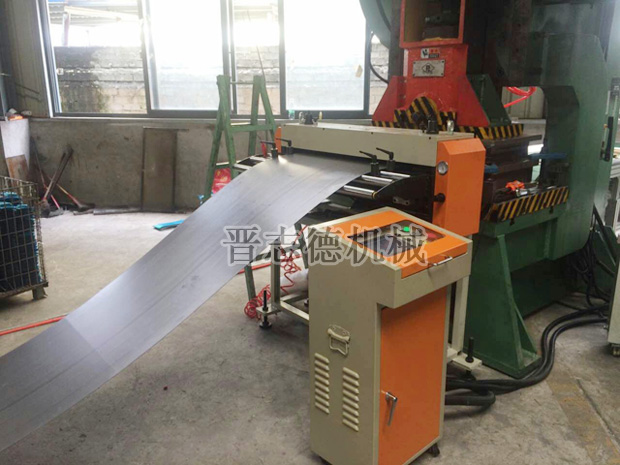

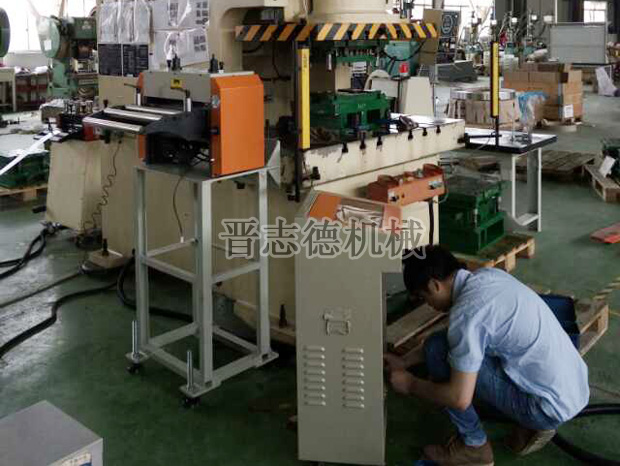

晉志德NC送料機固定式機架由主體機架、支撐臺、支撐板、支撐柱、法蘭、減震環等結構組成，其中主體機架的上部為一對呈間隔狀分布的支撐臺，2個支撐臺間為與支撐臺相固定的支撐板，NC送料機機體設在支撐板的上部，支撐臺的外壁設有均勻分布的支撐柱，支撐柱的外端設有支撐柱法蘭，支撐柱法蘭間通過支撐柱連接板相定位，支撐柱與支撐臺間設有減震環，送料機機體與支撐柱相匹配固定，送料機機體與減震環相貼合。主體機架的左端與右端分別設有基準固定孔，基準固定孔位于支撐臺的外端，支撐板上設有與送料機機體相固定的機體固定螺栓。
晉志德帶固定式機架的NC送料機性能穩定，可靠性高，從根本上消除了機身運轉時的振動、不穩現象，從根本上確保了送料機使用時的高精度與高的穩定性，也大的提升了NC送料機的適用范圍。
