夾式送料機的調整步驟

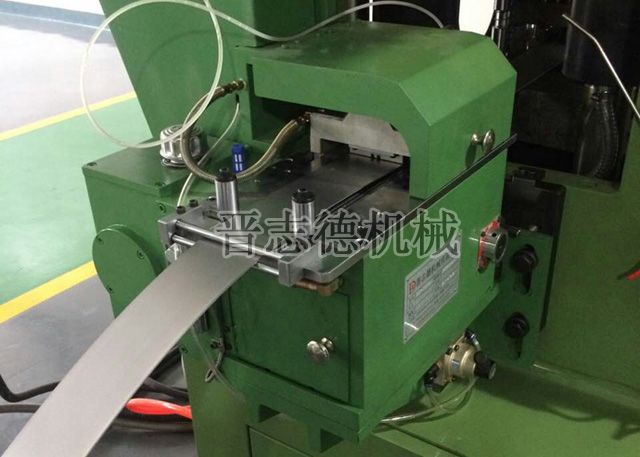

 晉志德夾式送料機搭配高速沖床安裝完畢后，在運用時還需根據實際使用材料的相關屬性（材料的材質、寬度、厚度）及沖壓特點（搭配模具的高低、大小、送料步距需求）對送料機進行一系列的調整，這樣才能確保夾式送料機能真正高速、高精度的送料，而其調整的內容主要包括送料機高度的調整、板厚調整、導料輪調整、送料步距的調整、放松時間調整與送料時間的調整這六大部分。
　　1、夾式送料機送料高度調整的標準是使其送料線平齊下模面與頂料銷塊中間，調整時需視過橋長度與材料厚度決定，一般以平齊為優先。
　　調整時需拆卸部位：送料機座固定螺栓四個，高低調整螺栓一個，皮帶輪組二?四個，皮帶調整螺栓一個。
　　2、板厚調整：依材料厚度旋轉刻度環對齊刻劃即可。
　　需拆卸部位：板厚調整螺栓二個（晉志德夾式送料機小款機型為一個）。
　　3、導料輪調整：限定料寬使材料能平直進入模具。
　　
　　4、夾式送料機送料步距調整，旋轉調整絲桿使送距能符合模具生產之需求。
　　方法一：調整偏心量到刻度尺相對刻劃位置，再試沖調整，直到符合生產工藝之需求。
　　方法二：采用夾鋼尺調送距調整方法。（不建議用此方法)。
　　需拆卸部位：緊定螺母一個。
　　5、放松時間的調整：以寸動將模具下降至導位銷導前端部進入材料約導入部1/4長或lm/m左右，以圓桿插入放松軸的孔中，旋轉放松軸的刻劃對齊『放松』的位置即可。
　　需拆卸部位：放松裝置螺栓一個。
　　6、送料時間調整：送料時間是由同步帶(齒輪皮帶)控制，一般工作時間為9點(270度)至3點(90度）。
　　方法一：將沖床滑塊停在12點（0度）位置，旋轉夾式送料機同步帶輪使在送料行程中活動座刻度片與下刻度尺刻劃0-0對齊，再將同步帶控制在適當張力并鎖緊。
　　方法二：將沖床滑塊停在9點(270度)位置，旋轉送料機同步帶輪使滑動座位于左側，再將同步帶控制在適當張力并鎖緊。
