夾式送料機零配件功能說明
夾式送料機是專為高速沖床設計生產的輔助送料設備，也是目前翹楚一款能完全發揮出高速沖床性能的送料機。在實際配合高速沖床使用時，先需對夾式送料機的結構、零配件的功能有明確的認知，才能真正使用好、維護好夾式送料機，才能從根本上確保沖壓客戶的生產效率、利益得到保證。在此晉志德機械技術人員將夾式送料機的組成結構及零配件的功能予以詳細說明以供廣大沖壓客戶及操作人員進行參考：

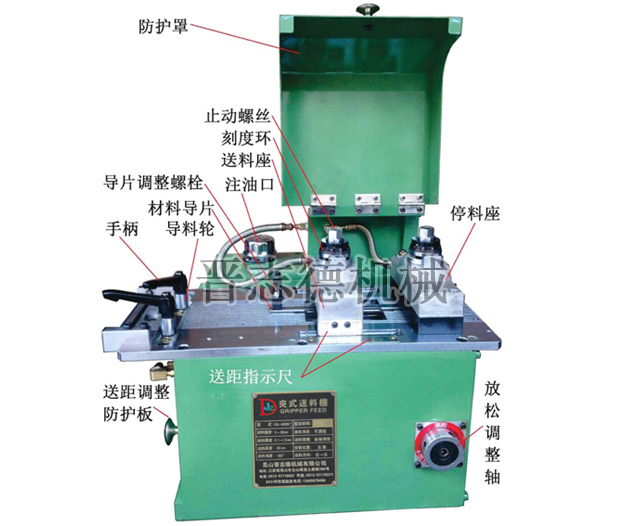

1、偏心盤：搭配數個零件后之可變距離曲柄零件，借由偏心量將曲柄軸之圓周運動傳遞至連桿再變成晉志德夾式送料機往復直線運動。
2、調整絲桿：借由旋轉絲桿以調節偏心桿座的位置，順時針轉為縮短送距、逆時針轉為增長送距，依據實際沖壓生產所需送料長度的要求來調節夾式送料機的送距長度。
3、偏心桿座：連結連桿與牽桿的零件，并使能同時位移并保持相對位置。
4、連桿：連接曲柄與活動滑座的零件。
5、牽桿：控制晉志德夾式送料機送料夾的夾放動作。
6、緊定螺母：鎖定偏心桿座位置，防止偏心桿座移位。
7、刻度環：調整上夾高低使上下夾間隙能配合板厚，不致于夾不到料或過壓。
8、緊定螺母：鎖定偏心桿座位置，防止偏心桿座移位。
9、送料座：夾持材料向右移送。
10、停料座：在送料座向左回位行程時夾住材料，使材料不會被拉回。
11、放松軸：控制晉志德夾式送料機停座料夾開啟時間，使材料在導位銷導正時材料易于移動。
12、導料輪：先行限定引導材料寬度方向，以和模具導料機構同軸線。
13、位置指示器：指示滑塊處于行程中之位置。
14、手動閥：使料夾抬升材料易于穿入或取出，或使料夾回復到工作位置。

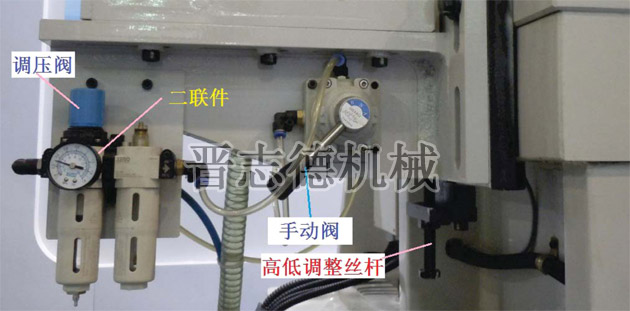

15、二聯件：由過濾調壓閥+油霧器組合而成，用于晉志德夾式送料機氣缸潤滑并調整工作氣壓以調節上料夾的夾料力。
16、高低調整絲桿：調整夾式送料機高低以符合送料線的高度。
17、皮帶輪組：傳遞動力和調整送料角度時間。
