重型材料架壓料臂的功能與結構

 沖壓自動化生產線通常由開卷、整平、送料、沖壓四個流程組成，每個流程對應有專有的設備，而實現開卷流程的設備被稱為材料架，它用于承載料卷并為后續整平機開卷供料。材料架種類很多，而真正能夠適用中厚板材料的常用材料架只有重型材料架。重型材料架價格實惠，操作簡便，不過若使用標準型材料架開卷較寬的厚板卷料時會出現一個問題，那就是卷料的應力大，會因自身應力在開卷過程中出現散料、松卷的現象，不僅影響了正常的開卷供料，而且易造成人身安全事故。
　　為此，在用于厚板料卷的開卷時，晉志德機械都為重型材料架加裝了氣動壓料臂，使其能配合重型材料架的漲縮卷筒確保材料架在開卷時始終保持料卷的不松卷，真正確保了開卷的穩定性與安全性。
　　　　

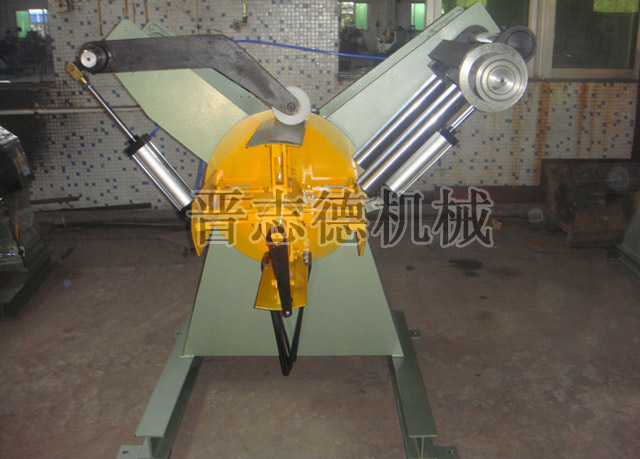

　　晉志德重型材料架氣動壓料臂由支架、壓料輪、傳動裝置、氣缸、驅動裝置組成，其中壓料輪設置在壓料臂支架上與驅動裝置相連，驅動裝置以氣缸為動力，氣缸以壓料輪通過傳動裝置相連。材料架傳動裝置包括轉軸、擺動臂、連接桿，擺動臂和連接桿固定在轉軸上，擺動臂遠離轉軸的一端與壓料輪相連，氣缸的活塞桿連接連接桿；支架上設有兩個轉軸支座，轉軸的兩端固定在兩個轉軸支座上，擺動臂和連接桿設置在兩個轉軸支座之間。當氣缸的活塞桿向上或向下運動時，推動連接桿向上或向下運動，此時固定連接桿的轉軸左轉或右轉，固定在轉軸上的擺動臂隨之擺動，壓料輪壓緊或放松材料架的漲縮卷筒。
　　重型材料架壓料臂氣缸連接電磁閥，電磁閥的控制端連接控制電磁閥閥門開度的控制系統，控制系統的信號輸入端分別連接材料架電控箱的壓緊按鈕、放松按鈕。按動壓緊按鈕或放松按鈕，控制系統收到壓緊信號或放松信號，控制電磁閥閥門開度，以便使氣缸的活塞桿向上或向下運動，推動連接桿運動，壓料輪壓緊或放松材料架的漲縮卷筒，壓緊和放松壓料輪的操作簡單方便。
　　　　
　　晉志德重型材料架壓料臂采用氣缸作為驅動壓料輪的裝置，相比油壓壓料方式，具有無污染、阻力小、壓力適中、操作簡便等優點。
