NC偏擺送料機操作流程

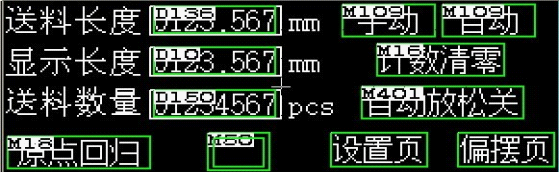

NC偏擺送料機電源開關開啟→電源指示燈亮，夾緊指示燈亮，停止指示燈亮人機介面顯示晉志德公司介面→右下角有主頁開關止時按下主頁開關便會進入如（圖一）主頁
1、送料長度：大設置為9999.999，小設置為0mm
2、顯示長度：所送料的長度顯示
3、送料數量：送完一次送料計數一次
4、原點回歸：在品質可靠次非正常停機的位置時和按過急停打開后才起作用，開電后起作用和手動狀態，按下原點回歸開關機臺即回到原點初始的位置停止這樣才可以開自動（切記：凡是NC偏擺送料機關電后再開啟不可以直接按自動啟動必需重新找回原點后才可以開啟自動運行）。
5、手動：手動時可按寸進寸退和夾緊放松開關和手柄的寸進寸退和夾緊和放松寸左寸右的功能，注意：開機默認為手動功能。

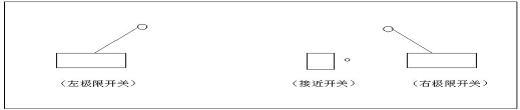

①在左限開關至原點之間機臺停止時沒有碰到左右限開關時按下機械歸位將會回至初始位置注：必須是按過一次原點歸位之后機械歸位開關才起作（所回到原點位置是偏擺初始位置設置的長度即是原點位）。例圖：
②在接近開關和右限之間停止時（1）按下機械回歸開關即可回到偏擺初始 位置設置的位置（2）按原點回歸時開關無法起到作用如想起作用必須按下急停再開啟或關掉電源再按下原點回歸機臺才往右限開關碰一下再返回原點開關位置（注：過了接近開關才算原點）。
6、自動：按下自動再按啟動凸輪（X0）信號點便開始工作，此時機臺進入自動狀態。
7、計數清零：計數到按下計數清零送料數量便歸零
8、自動放松關：在自動按過后可以選擇按自動放松關開關，此時變?yōu)樽詣臃潘砷_便進入自動放松狀態。
9、設置頁：按下設置頁轉至如圖二

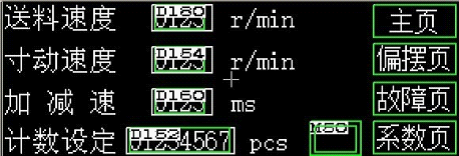

10、偏擺頁：按下偏擺頁會轉至圖三 如圖二
①送料速度：可設置大值為500r/min，小為0r/min根據沖床的快慢設置需求。
②寸動速度：大設置為200r/min，小為0r/min
③加減速：大設置為5000ms小設置50ms設置越大速度越快
④計數設置：根據客戶所需求來設置大設置為11位數
⑤主頁：按下主頁開關便回到（圖一）畫面
⑥偏擺頁：按下偏擺頁開關回到（圖三）畫面
⑦故障頁：按下故障頁開關回到（圖四）畫面

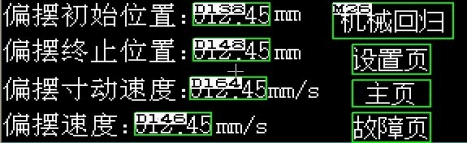

⑧系數頁：在計數設定為123456pcs時按系數頁開關才起作轉至（圖五）畫面 例圖三
1、偏擺初始位置：小設置為0mm，大設置為160.00mm（為NC200）
小設置為0mm,大設置為350.00mm（為NC500）
2、偏擺終止位置：小設置為0mm，大設置為160.00mm（初始位置和終止位置兩者是相對值）例如：從初始到終止分別為0mm，160mm

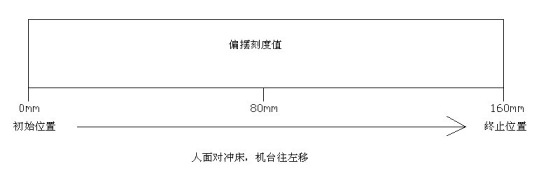

1）初始設置為0終止設置為160mm圖解為：

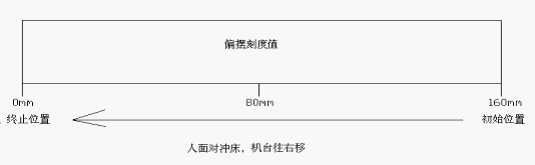

2）初始設置為160.00mm終止設置為0mm圖解為：
3、偏擺寸動速度：大設置為50.00mm/s，小設置為0mm/s
4、偏擺速度：大設置為500mm/s,小設置為0mm/s
5、機械回歸：功能是在有按過一次原點回歸開關之后才起作用，機械回歸是機臺在非正常停機的位置上在手動狀態下在設沒有碰到左右限位開關才可以按機械回歸開關便會回到初始位置，如果在碰到左右限位開關并且停止時按機械回歸開關無效，此時需要按手柄上的寸左寸右來調過左右限位開關的位置機械回歸開關才起作用。
6、設置頁：按下設置頁轉至如（圖二）
7、主頁：按下主頁轉至如（圖一）
8、NC偏擺送料機故障頁：按下故障頁轉至如（圖四）

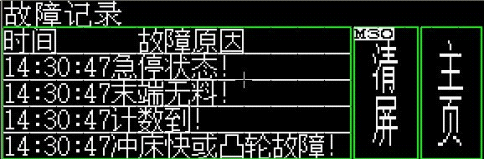

故障頁：如圖四
處理理方法：排除NC偏擺送料機故障后按下清屏開關即可清除再按下主頁即可返回至圖一

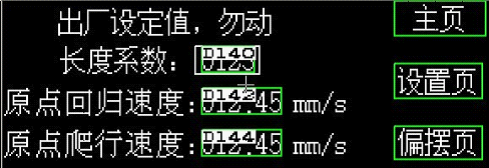

系數頁：系數頁在計數設定為123456pcs時按系數頁如圖五
注解：1）長度系數為50.00mm勿動
2）原點回歸速度：大值可設200mm/s小值可設為0mm/s
3)原點爬行速度：大值可設10mm/s小為0mm/s

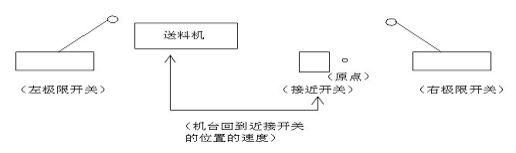

原點回歸速度度如圖為：

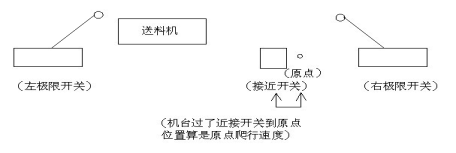

原點爬行速度如圖為：
