偏擺NC送料機常用的兩種加工方法

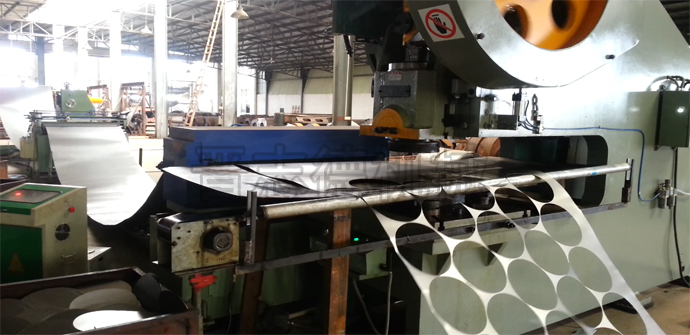

 偏擺NC送料機是圓片下料生產時常用的自動化送料設備，它通過擺動平臺驅使送料機左右偏擺，讓圓片落料位置達到圓圓互切，大化的提高了材料的利用率。
　　
　　為實現高效的落料沖壓，坐方式的送料方式的送料方向必須轉換為X-Y垂直軸坐標，才能實現多個圓圓圓相切，晉志德機械通過建立數學模型和公式（設NC送料機驅使帶料沿基礎長度方向的進退運動為X軸方向運動，擺動平臺驅使帶料進行的沿基礎寬度方向的擺動為Y軸方向運動，圓片落料的半徑為r），經過排樣運算實現了這種轉換，特為客戶設計出了S型和M型這兩種高效加工方法，達到了優化排樣的效果。
　　

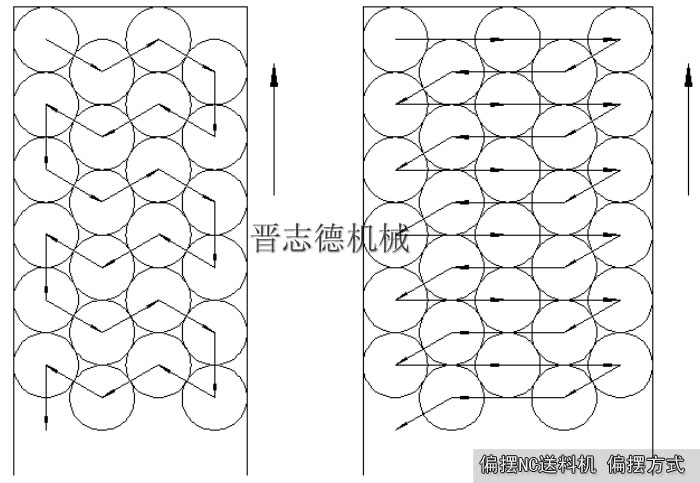

　　偏擺NC送料機S型圓片加工方法的步驟：
　　品質可靠行個圓片落料加工，通過NC送料機和擺動平臺驅使帶料運行至沖床模具的下方，以靠近帶料一側（設為A側）邊緣的形式加工出品質可靠個圓片落料，并設該圓片落料的坐標為（0，0）；
　　
　　b.品質可靠行圓片落料加工，保持帶料X軸的坐標不變，Y坐標每增加≥2r 距離時進行一次落料生產，直至切割到帶料另一側（設為B側）的邊緣，完成品質可靠行圓片落料加工；
　　c.第二行個圓片落料加工，利用NC送料機驅使帶料在X軸上前進≥r，利用擺動平臺驅使帶料在Y軸上遞減≥r的距離，進行第二行個圓片落料的加工；
　　d.第二行圓片落料加工，保持帶料X軸的坐標不變，Y坐標每遞減≥2r距離時進行一次落料生產，直至切割到帶料A側的邊緣，完成第二行圓片落料加工；
　　
　　e.重復步驟a、b、c和d，直至圓片落料加工完畢。
　　偏擺NC送料機M型圓片加工方法的步驟：
　　品質可靠圓片落料加工，通過NC送料機和擺動平臺驅使帶料運行至沖床模具的下方，以靠近帶料一側（設為A側）邊緣的形式加工出品質可靠個圓片落料，并設該圓片落料的坐標為（0，0）;
　　b.后側圓片落料加工，X軸坐標相對于前一圓片落料的X軸坐標增加△X，△X≥r；Y軸坐標相對于前一圓片落料的Y軸坐標增加△Y，△Y≥r，利用沖床進行圓片落料加工；
　　c.前側圓片落料加工，X軸坐標相對于前一圓片落料的X軸坐標減小△X，Y軸坐標相對于前一圓片落料的Y軸坐標增加△Y，利用沖床進行圓片落料加工；
　　
　　d.重復步驟b和c，直至加工至帶料另一側（設為B側）的邊緣；
　　e.重復步驟b和c，直至圓片落料加工完畢。
　　選擇高效合適的加工方式，事關圓片下料的品質、材料利用率和客戶實際生產成本。專注于客戶的實際需求，從細節做起，晉志德機械為您提供佳的生產方案，讓您使用更省心更放心。
