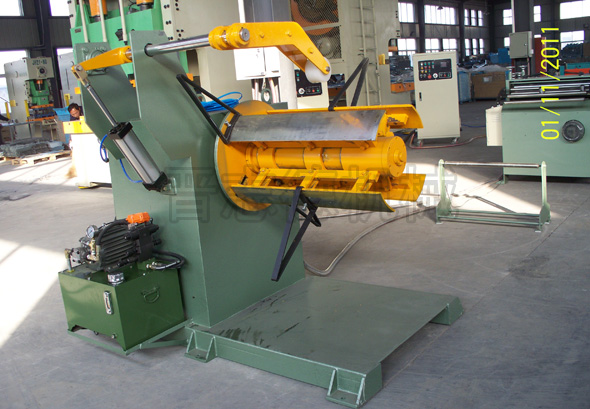

重型材料架加裝離合器提升剪切線效率

 在開卷整平剪切生產線中，通常使用重型材料架來對卷料進行開卷作業，為了達到對材料進行主動送料、被動開卷的工作形式，當主動送料時，重型材料架主馬達的動力需要傳遞給主軸，而當開卷整平線聯動時，主軸通過鋼板被整平機被動轉動，這時主馬達的動力又必須和主軸脫開，否則這兩種動力將干涉，其中一個動力將會被破壞，特別是當材料較重（過3T時）這種現象就為明顯，大影響自動化生產，為了解決此類問題，晉志德機械對用于剪切線中的大噸位重型材料架，均加裝有離合器使材料架能同時實現主動送料、被動開卷功能。
　　重型材料架離合器一半通過鍵與材料架的減速機出軸相聯，并用擋圈和螺釘使其固定，而離合器另一半通過滑鍵與從動軸相聯，而滾輪和滾輪軸用螺母和墊圈固定在連桿一端，兩滾輪并卡在另一半離合器槽內，而連桿的另一端分別各用銷和鍵與主軸相連；另一連桿的一端采用鍵、螺釘、擋圈固定在主軸的頂端，連桿的另一端則與氣缸的活塞桿相連，通過此結構形成一套完整可靠的離合器，通過氣缸推動連桿擺動而撥動另一半離合器，使其與一個半離合器實現接合和脫開，從而實現自動化控制的要求。
　　　　　
　　晉志德重型材料架離合器工作原理：當材料架氣缸的活塞桿伸縮時，通過連接在活塞桿上的連桿帶動主軸轉動，主軸則帶動安裝在其上的一對連桿繞主軸擺動，從而使滾輪擺動，由于兩只滾輪分別卡在一只半離合器的兩個對應的槽內，則撥動該半離合器，使該半離合器在從動軸上滑動，這樣就時而與安裝在材料架主動軸上的半離合器牙嵌式地接合，時而又與其分開，當接合時則與材料架馬達主動軸相接通，從而實現由夾送軸夾送鋼板前進，帶動鋼卷開卷，則為主動送料，而當這兩個半離合器分開時，則為被動開卷。
　　重型材料架加裝離合器后，能實現對板料的主動送料，對材料架的被動開卷功能，自動化程度高，提高了板料開卷整平剪切線生產效率，也降低了整條生產線的維護保養成本。
