三合一送料機如何自動上料、入料？

 談到晉志德三合一送料機，客戶先想到的機臺優點就是節省占地空間、機臺同步性更高、整平送料精度更好，而還有一大優點雖經常被忽視，卻是其相比傳統分體式沖壓設備主要的優點，那就是其操作上更加簡易，這集中體現在三合一送料機其可自動化的實現上料、引料、入料動作，完全不需人工輔助進行，那這些動作的自動完成究竟是如何實現的呢？
　　

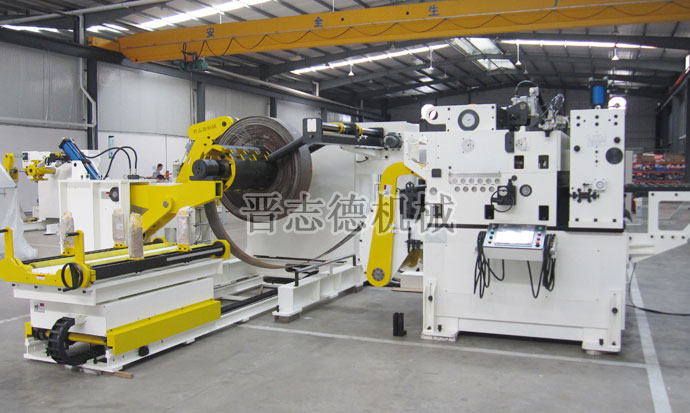

　　晉志德三合一送料機自動化的上料、引料、入料動作是通過上料臺車、油壓漲縮卷筒、壓料臂、擋料臂、托料臂和入料導料裝置來完成的。
　　三合一送料機自動上料、張緊流程：
　　啟動晉志德三合一送料機材料架部分張緊油缸，張緊油缸帶動驅動桿軸向向前運動，驅動桿帶動張緊板向前運動，張緊板通過張緊桿帶動滑動套向前運動，滑動套帶動內導向斜塊向前運動，在外導向斜塊的作用下，并在滑塊的導向作用下，連接塊、弧形托料瓦板向中心運動，材料架的直徑變小，當然，如果卷料的內孔足夠大，也可省略減小料架直徑的步驟，接著將卷料通過上料臺車放入到料架上；
　　
　　當卷料放置好后，反向啟動張緊油缸運動，連接塊、弧形托料瓦板向外側運動，材料架的直徑變大，對卷料的內徑具有一定的擠壓力，這樣，既能實現對卷料較為精確的定位，還能可靠的固定卷料。當卷料裝載好后，啟動品質可靠油缸，通過品質可靠油缸帶動伸出臂反向旋轉，伸出臂帶動第二連接板、第三連接板和第二連接桿反向旋轉復位，通過兩擋料臂抵擋住卷料；接著，啟動第四油缸，讓第四油缸帶動壓料軸旋轉，壓料軸帶動壓料臂擺動，讓壓料輪壓緊在卷料的圓周面上，此時就完成料架的上料、張緊流程。
　　三合一送料機自動引料、入料流程：

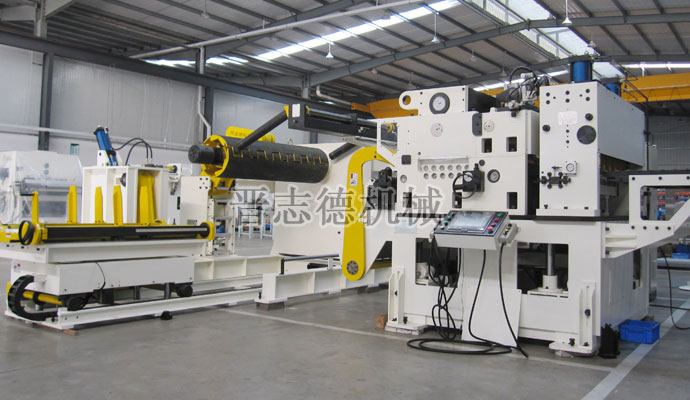

　　當三合一送料機需要開卷時，啟動旋轉油缸，旋轉油缸通過鏈條帶動動力軸旋轉，動力軸帶動整個材料架旋轉，開始輸送卷料，輸送的卷料經托料裝置托送配合入料導料機構的折料、壓平，進入到整平機構內整平，完成自動化的引料、入料。
　　
　　隨后進入到晉志德三合一送料機整平機構的帶料經下進料導向板和上進料導向板的導向進入到下進料輥和上進料輥之間，由于下進料輥由品質可靠帶輪帶動，而且下進料輥和上進料輥均設有螺旋槽，其摩擦力大，因此，能將帶料不斷的向前輸送到下整平輥和上整平輥之間。
　　
　　由于晉志德三合一送料機下整平輥是旋轉的，而且上整平輥能立調節，因此，在上下整平輥的作用下能較好的消除帶料的彎曲度和應力，提高整平質量，便于后續工序的進行；由于相鄰下整平輥的間距不同，相鄰上整平輥的間距不同，這樣，在前段部分可對帶料進行粗整形，在后段部分可對帶料進行細整形，從而提高整平的質量。
