協易沖床安裝NC伺服送料機的方法

 協易沖床與金豐沖床是臺灣大的兩家精密沖床生產企業，也是國內使用多的沖床先進。協易沖床精度高、操作簡便，基本都會搭配自動化設備進行連續沖壓生產，協易沖床常用的送料機設備是高速滾輪送料機與NC伺服送料機，晉志德NC伺服送料機因步距調試簡便、送料精度更高、送料時間與放松時間設定簡便更成為了搭配協易沖床的選。
　　晉志德機械在此將協易沖床安裝晉志德NC伺服送料機的方法予以簡要的說明。

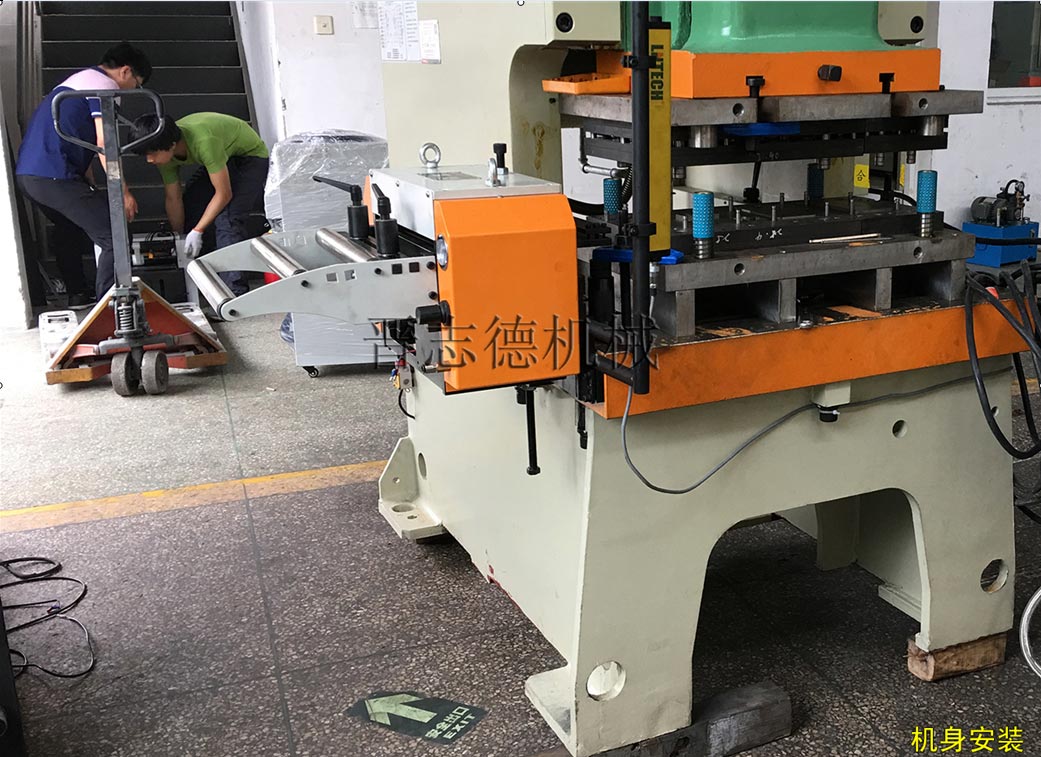

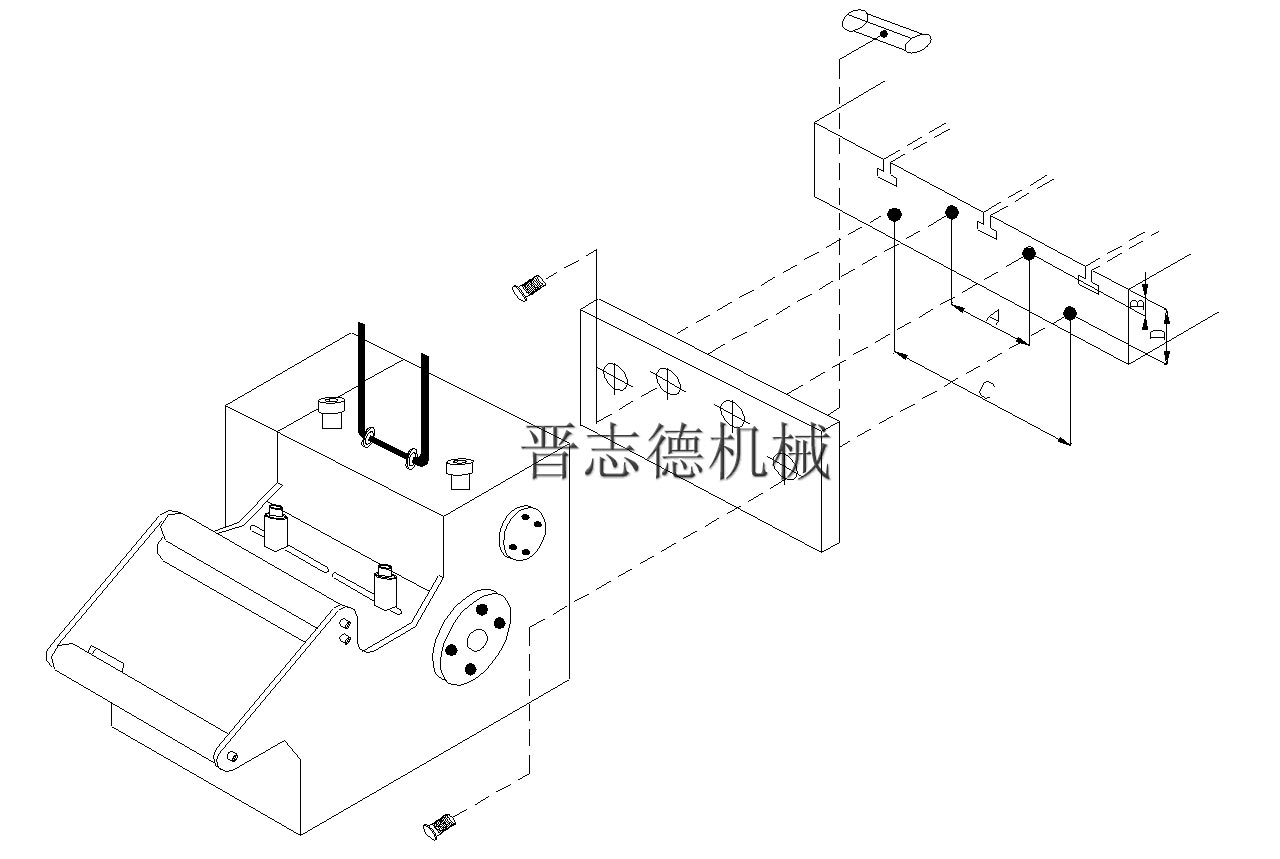

　　一、將NC伺服送料機用吊車吊起對正固定板有外六角M16螺絲和M16平墊圈和固定板固定鎖緊。
　　
　　二、當送料高度水平位置與沖模模具線高度不一致時，晉志德NC伺服送料機安裝板會有上下的調整量可供調整。此時可將安裝板上的2個外六角螺絲調松，調整固定于安裝板下端的送料高度調整螺絲，則可改變送料機的水平位置（當順時針方向旋轉，則NC伺服送料機升高，當逆時針方向旋轉，則NC伺服送料機降低），至合適位置后，將螺絲緊固。
　　
　　三、在合適的位置擺放好電控箱，與NC伺服送料機機身接好伺服馬達插頭、脈沖線與信號線；與沖床接好放松、送料信號線；后與外部電源接好電源線（R、S、T三相，E為接地線）。

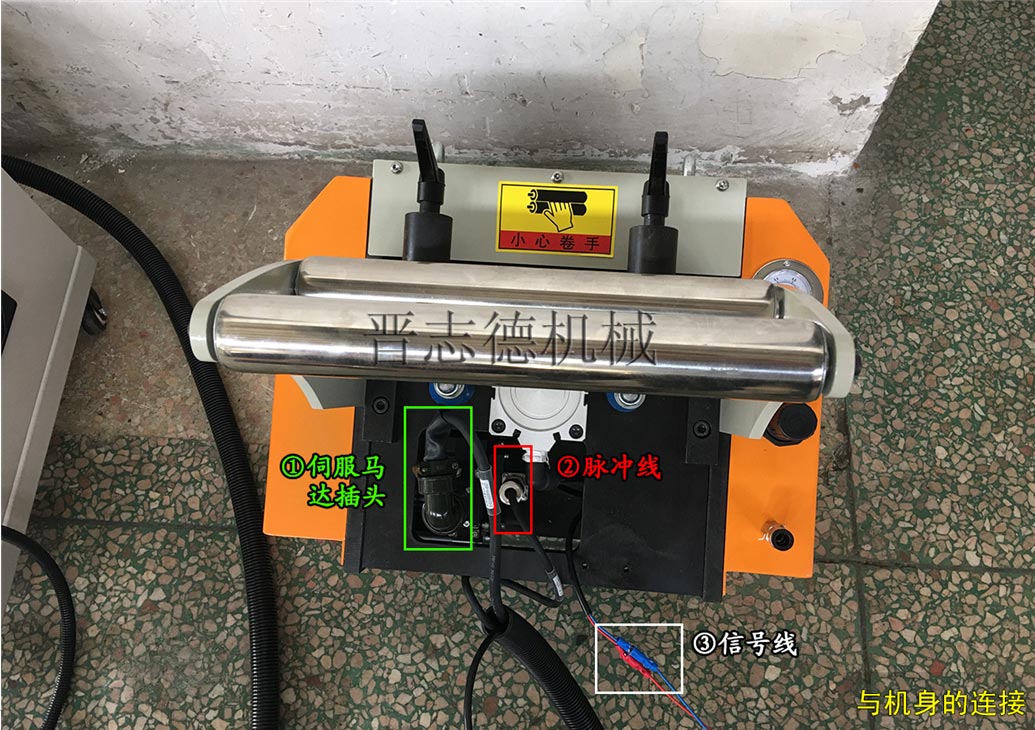

　　1、與NC伺服送料機機身接好伺服馬達插頭、脈沖線與信號線。
　　

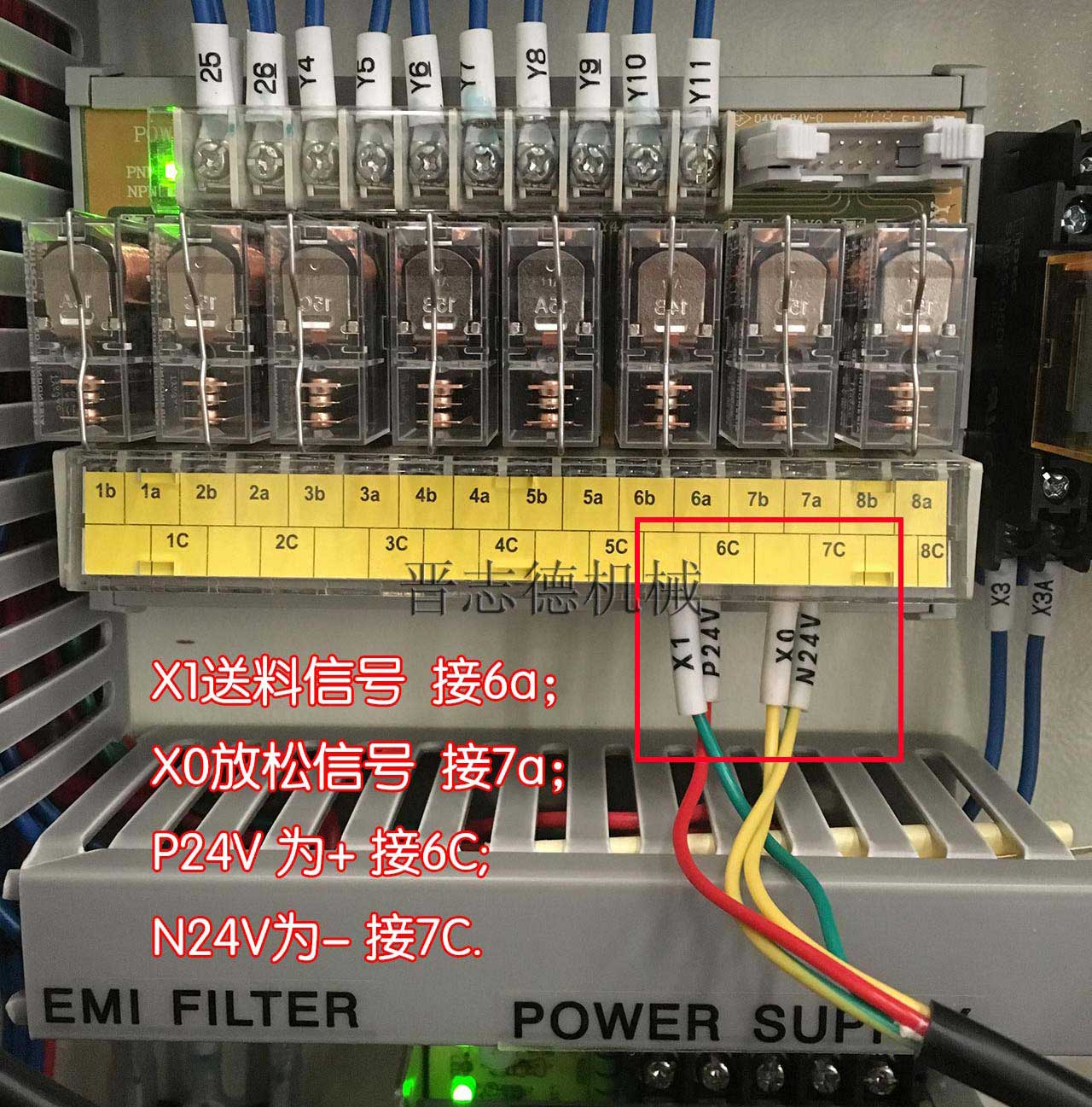

　　2、與協易沖床接好N24、P24與X0放松、X1送料信號線【晉志德NC伺服送料機試機接為X1與P24接沖床6a、6C凸輪信號,控制送料動作；X0和N24接沖床7a、7C凸輪信號，控制放松動作】。
　　

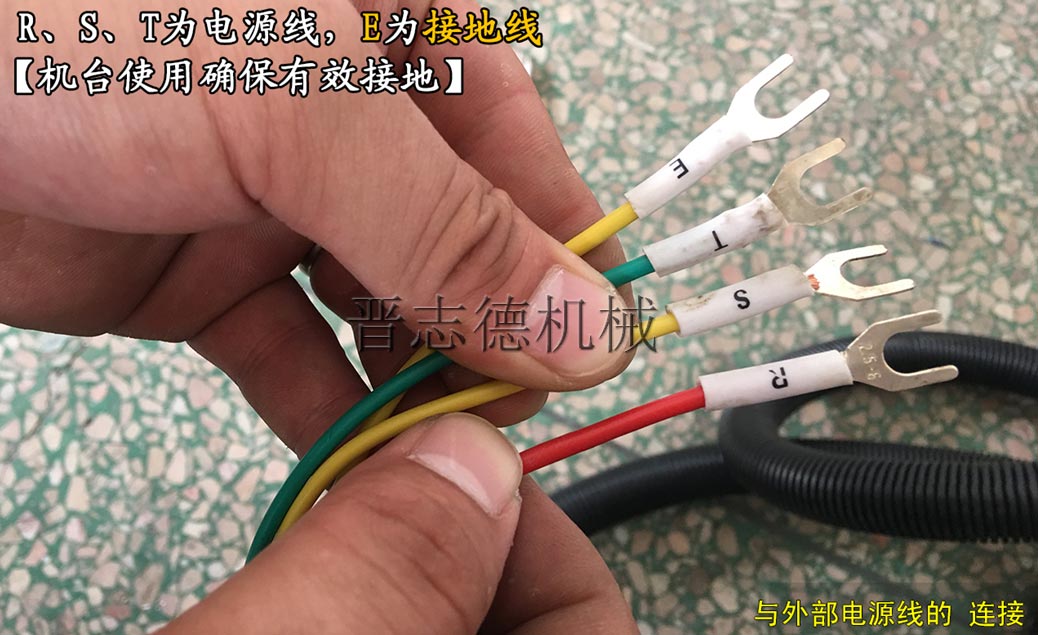

　　3、與外部電源接好電源線（R、S、T三相，E為接地線），NC伺服送料機機臺使用確保有效接地。
　　
　　4、檢查無誤后即可使用機臺。
