氣動送料機送料時間的設定方法
氣動送料機又被稱為空氣送料機，是早出現的沖床送料設備，曾經一度占領主流的沖壓送料市場，不過目前逐步被其他更為先進的送料設備所取代，不過對于一些小型沖壓業主來說，其沖壓精度要求不高、沖壓量較少、材料變化不大，氣動送料機仍是其選送料設備，因此氣動送料機目前在國內還保有一定的市場份額。
氣動送料機經過幾十年的發展誕生了很多種類，用E型電磁閥用于送料的機型，用R型電磁閥用于放松的機型，配備左右偏擺機架用于偏擺送料的機型等等，但沖壓市場上使用多的仍是使用下壓浮動桿實現步進化送料的標準機型。

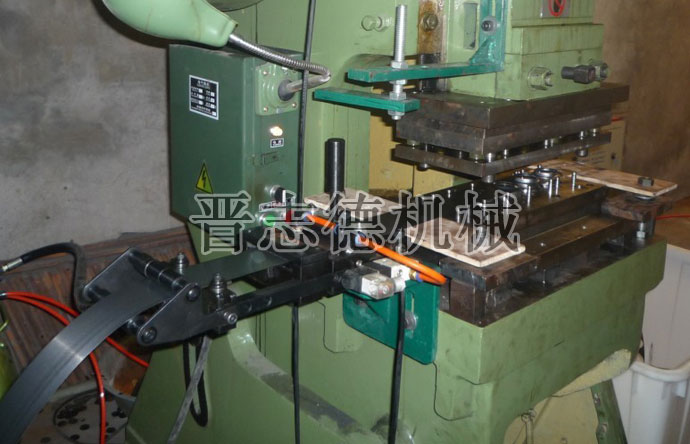

標準型氣動送料機的工作原理是通過在沖床滑塊上安裝引導桿來下壓氣動送料機的浮動桿，來控制氣動送料機進行步進化的送料：當沖床滑塊向下運動，安裝在滑塊上的引導桿也隨之下壓，引導桿會下壓浮動桿，使固定夾板向下移夾住材料，同時移動夾板放松并后移；當沖床滑塊向上移動，引導桿離開浮動桿時，浮動桿會向上移，固定夾板會向上移松材料，同時移動夾板就會夾緊并前移，完成整個送料動作。
氣動送料機工作原理并不復雜，主要是讓浮動桿起到了換氣開關作用，但是要想真正確保送料準確，需根據實際的送料步距、速度，來設定好氣動送料機的送料時間角度這才是關鍵的核心點。氣動送料機時間角度是通過調節引導桿的下壓深度來控制的，設定時，需當沖床滑塊運行到下死點時，然后調節引導下壓浮動桿的深度，確保浮動桿下壓至低點還有5-10mm即可，實際沖壓生產時，若送料步距越長，浮動桿則需要下壓深度也就需要越深（特別注意：當沖床滑塊在下死點位置時，浮動桿下壓低不能小于3mm），此時送料時間也就晚；若送料步距越短，則需把浮動桿向上調節即可。
