      滾輪送料機工作原理

      時間:2013-01-23 11:45 來源:http://m.iq7073.com 作者: 晉志德機械

       作為常用的三種送料機之一的滾輪送料機,相比空氣送料機精度更高,穩定性更好,故障率更低,相比NC伺服送料機速度更快,價格更低廉,因此它成為沖壓自動化生產線搭配多的送料設備,使用率高,應用范圍廣,不少客戶使用時都會有疑問,那就是滾輪送料機究竟是如何工作的呢?晉志德機械專業技術人員在這里為廣大客戶講解一下滾輪送料機是如何運轉的。

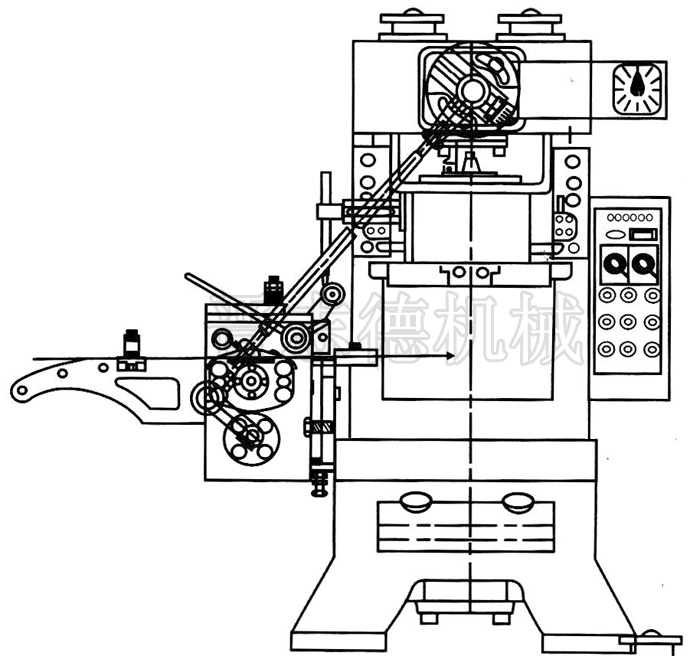

       滾輪送料機裝配圖
        上圖為滾輪送料機裝配示意圖,滾輪送料機本身是沒有動力的,它是以沖床的輸出軸為動力,來實現送料功能的。工作原理:將滾輪送料機機身出料側依沖模高度就高度尺刻度對合機臺,可調整的固連在沖床機臺進料側邊緣面上,通過偏心輪,連桿和單向裝置等驅動下滾輪作周期性的轉動,按照一定速度間歇地把材料送進。實際使用時,先沖床滑塊動作,下沖過程中由放松支架撞擊培林外延,使培林轉動,培林的下端抬起一個角度,從而培林的下端將調整座抬起,此時即可將原料帶送入上滾輪和下滾輪之間,然后再通過手輪轉動偏心軸,從而進一步調整上滾輪和下滾輪之間的前后距離,調整完后鎖緊鎖緊螺栓,之后沖床滑塊回升,在回位裝置的作用于穿軸回位,從而將原料帶夾緊在上滾輪和下滾輪之間,完成原料帶的夾裝。原料帶夾裝完后,步進驅動機構開駘動作:偏心盤轉動,帶動連桿轉動,連桿帶動傳動軸來回轉動,傳動軸通過單向傳動裝置來帶動下滾輪步進地轉動,下滾輪和上滾輪同步轉動,從而步進地輸送原料帶前進。
